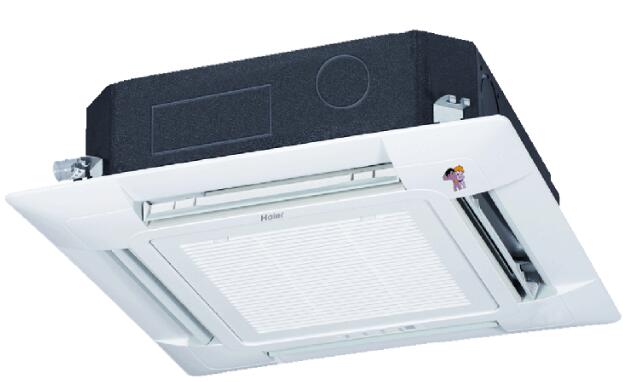

中央空调（吸顶机）嵌入式空调安装规范

近期相信大家都对“中央空调（吸顶机）嵌入式空调安装规范”这个话题比较感兴趣，要想知道这个话题答案，那么我们首先要了解一些与之相关的内容，小编精心整理了该话题的相关内容，那么下面就让小编带大家一起了解一下吧！

　　天花机室内机安装规范，本文由永安昌盛中央空调维修网的小编整理字互联网的文字。

　　一、安装面积确认

　　按房间朝向、高度及面积的大小选定产品制冷量的大小。房间垂直高度以2.8m为标准。超出高度需乘以高度比系数，例如用户家高度是3.2米，实际需要的制冷量就要乘以3.2/2.8=1.143倍。

　　(注：可燃冷媒产品安装面积造型必须符合安装说明书参数要求)

　　二、电源开关要求

　　1、空调器所用电源应为频率50Hz电压为单相220V或三相380V的交流电源。电源电压波动范围应在±10%以内。

　　2、空调器最大电流超过16A时，需要用户自行准备或购买空气开关和漏电保护开关。

　　3、空气开关接线要规范，杜绝铜线裸露、电源线颜色不对应及不接地线等情况。

　　三、安装位置要求

　　1、安装位置确定需考虑消防、装潢、送风角度、走管可行性等要求。

　　2、必须使用包装底纸进行划线定位。

　　3、定位过程中要使用卷尺或直尺，保证定位的准确性。

　　四、管线布置

　　1、管线布置要横平竖直、美观规范。

　　2、选择对应尺寸的固定码，按电源信号线在顶部、连接管在中间、排水管在底部的次序分开固定。

　　3、冷媒管道内外壁应干燥和清洁，两端必须做好密封。

　　4、根据墙孔位置调整好管路方向及位置，确定出管方式。管线布置必须小心，不能损坏配管及配管保温管。

　　5、固定码直线间距为 1200mm～1500mm/个，冷媒管与室内机 300mm～500mm 处应安装固定码，转弯 300mm 处应安装固定码。

　　6、安装完后需粘贴安全警告标识。

　　五、室内机保压检测

　　1、在安装前，需对室内机蒸发器保压状态进行检察。

　　2、检查蒸发器管接头保压螺母气压显示针，如红色或黑色小凸点没有凸出来，说明蒸发器存在泄漏点，机器不允许安装。

　　六、吊杆安装

　　1、吊杆直径φ≥10mm，吊杠安装必须稳固、垂直。

　　2、吊杆的长度应根据内机的安装高度确定，吊杆末端统一在内机的中间位置。

　　3、若室内机吊杆长度大于 1000mm 时，须在对角线处加两条斜撑防止晃动。

　　七、室内机吊装

　　1、室内机吊杆下方双螺母固定。

　　2、室内机吊装时应使用水平尺，保证室内机安装水平。

　　3、确保室内机吊装稳固。

　　4、吊装完成后应进行防尘保护。

　　八、铜管连接

　　1、室内侧接管规范，连接管管径要严格以安装说明书为准。

　　2、冷媒管在未连接空调设备前应进行封口保护，防止水汽进入。

　　3、接管时先连接低压管，后接高压管，将锥面垂直顶至喇叭口，用手将连接螺母拧到螺栓底部，再用力矩扳手固定拧紧。

　　4、冷媒铜管的弯管外表面不应出现弯瘪。

　　九、排水管连接

　　1、排水管安装前进行保温处理。

　　2、排水系统各接口处必须密封，以防漏水。

　　3、室内机水泵提升高度尽量做垂直上升, 室内机出口300mm以内做提升。

　　4、自然排水时主管排水坡度不小于1/50。

　　5、排水管长度≥10m，需装排气口。

　　6、排气口高度≥300mm，排气口应制作弯头并管口朝下或水平。

　　十、电控盒接线

　　1、接线时，必须参照机器内粘贴的电气线路图，无误后方可接线。

　　2、电源线必须使用氯丁橡胶线，接地线必须使用黄/绿线并有足够的线径。

　　3、电源线端部必须有数码套管及U型端子。

　　十一、面板安装

　　1、安装时切勿将面板面向下方或靠在墙壁上放置，也不可置于凸起的物体上。

　　2、勿碰撞或挤压导风板。

　　3、将面板上有“配管侧”标识处对正主体的配管接口侧。

　　4、天花板和面板之间不得有缝口，如有缝隙则须重新调整室内机的高度。
